GE Definium(飛天)6000 DR顯示器黑屏故障維修
GE Definium(飛天)6000 DR顯示器黑屏故障維修
故障現象
工作過程中。OTS(Over-HeadTubeSupport)液晶顯示器突然黑屏.操作臺工作正常，沒有報錯。
故障分析

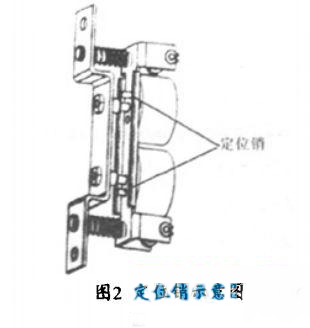

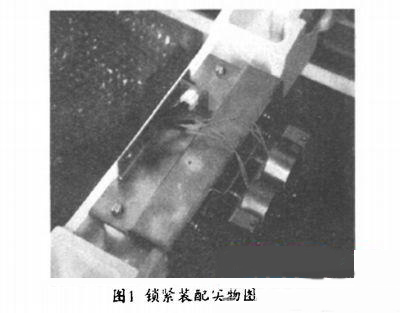

詢問操作人員，前一個患并進行的是臥位檢查，在給患者拍胸片.把機架拉到180cm位置時出現故障。關機重啟后故障依舊，考慮是由于機架接觸不良。移動機架，機架上下、左右、前后都能移動，但前后移動到胸片架處，聽見有電磁鐵吸合的聲音，OTS液晶顯示器接通點亮。將機架拉到180cm位置，拍片，機器正常工作。繼續進行患者檢查，但檢查幾例患存后故障再次出現。再次前后移動機架，有電磁鐵吸合聲音，但馬上又有斷開的聲音。因此懷疑是前后位鎖緊裝配(見圖1)出現故障。檢查鎖緊裝配，將鎖緊裝配的電源接頭拔下，OTS液晶顯示器接通點亮，機器可以正常工作，但機架前后位不能鎖定。進一步測量電源接頭處，24V電壓正常，確定是鎖緊裝配故障。鎖緊裝配由兩個圓柱型電磁鐵組成.輸入的電源分別輸入到兩個電磁鐵中，仔細檢查發現其中一個電磁鐵的定位銷(見圖2)缺失，并且輸入到這個電磁鐵的兩根電源線被電磁鐵帶到電磁鐵和固定板的間隙中，電源線的絕緣皮已經破裂。分析是電源線短接，導致24V短路。
分析OTS電路圖，OTS控制板上的幾路電都是由24V變來的(如24Vto5.0V、24Vto12V、24Vto3.3V)，所以引起OTS液晶顯示器突然掉電關閉。
故障處理
將鎖緊裝配拆開，把破裂的兩根電源線處理好，在電磁鐵上重新制作一個定位銷，還原鎖緊裝配，安裝到機架上。開機，機器正常啟動.故障排除。
