小知識|DR檢測中的信號傳遞特性是什么?

2021-3-4 17:58
分享到:
1
什么是信號傳遞特性(STP signal transferproperty)

我們知道在DR系統中,X射線經過轉換最終得到數字圖像信號。信號傳遞特性是 DR系統的影像探測器入射面影像中心區域測量的平均像素值和影像探測器接受的入射空氣比釋動能之間的一種相互關系的描述。通俗講就是探測器入射劑量和得到的預處理圖像像素值之間的關系。

不同廠家這種相互關系可能不同,比如線型關系,對數關系,平方根等等。

相關部門檢測時會使用不同的劑量曝光,得到相應的預處理圖像像素值,然后將這兩組數據做線性擬合,針對飛利浦DR此時一定要使用對數關系對這兩組數據進行擬合。

2
注意事項

具體操作有檢測人員進行,但是有以下注意事項:

1、我們飛利浦 DR傳遞特性是對數關系

2、 曝光時要取出濾線柵

如果相關關系選擇錯誤或者沒有取出濾線柵都會得到檢測不合格的結果。

3
案列展示

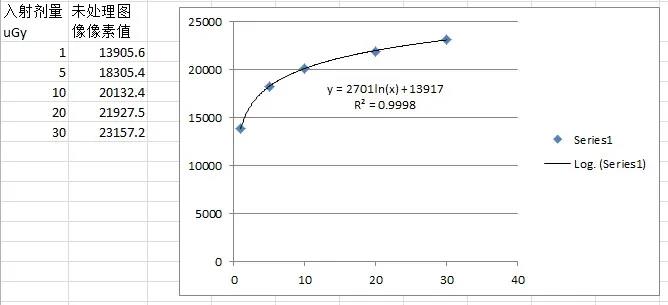

以某臺飛利浦DR檢測結果為例展示如下:

標準要求≥ 0.98 結果合格
